ERD (Entity Relationship Diagram)

ERD diagramm on visuaalne andmemudeli skeem, mis kirjeldab olemid (tabeleid),
nende atribuute ja omavahelisi seoseid. ERD-id aitavad planeerida relatsioonandmebaasi
struktuuri juba enne andmebaasi loomist.

Kus kasutatakse?

• Andmebaaside planeerimisel
• Süsteemide andmemudelite loomisel

Ühenduselemendid

• 1 : 1 – üks ühele
• 1 : N – üks mitmele
• M : N – mitu mitmele

Olemitabel

• Olemi nimi
• Atribuudid
• Võtmed

Võtmed

• Primary Key – unikaalne identifikaator
• Foreign Key – viide teise tabeli Primary Keyle
• Composite Key – mitmest väljast koosnev võti
• Key – üldine identifikaator

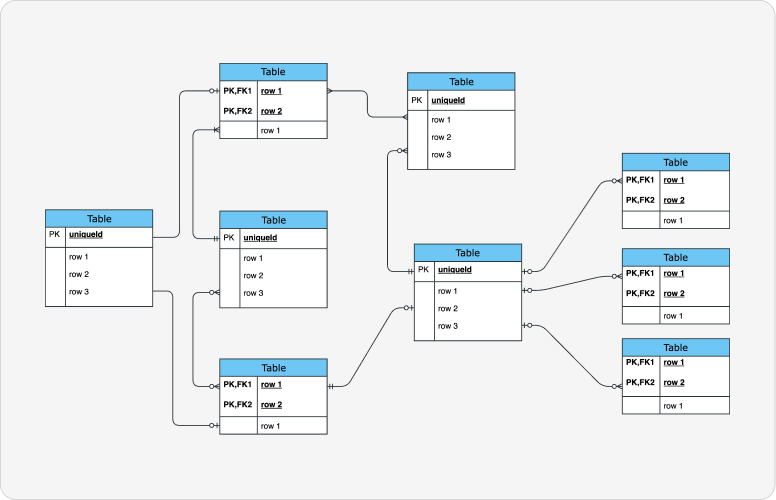

ERD näidis
